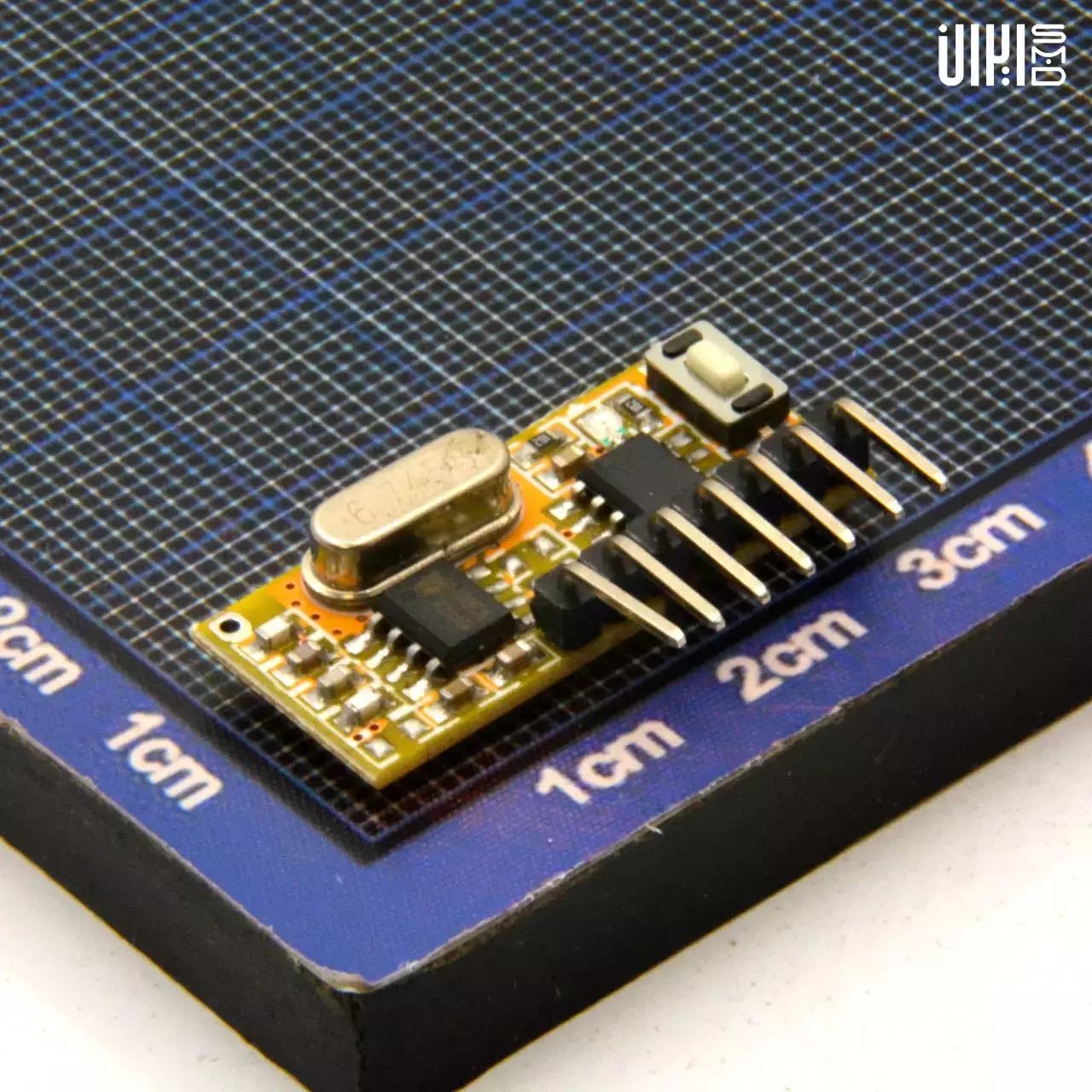

ماژول گیرنده RXC6 کد لرن، چهار کانال فرکانس 433 مگاهرتز

ماژول گیرنده RXC6 یک گیرنده کد لرن 433 مگاهرتز با حساسیت و دقت بالا و نسبت سیگنال به نویز خوب می باشد.

این ماژول قابلیت کنترل چهار کانال خروجی را دارد.

ماژول گیرنده ریموت قابلیت دریافت کد ریموت های  PT2260 , Pt2262 , Pt2240 , 1527 را نیز دارد.

مشخصات:

• فرکانس کاری: 433.92 مگاهرتز
• ولتاژ کاری: 4 تا 5 ولت
• حساسیت گیرنده:  -110dBm
• جریان مصرفی: برای ماژول 433.92MHz در ولتاژ 5 ولت 3.8 الی 4.1 میلی آمپر می باشد.
• ابعاد: 30*14*7 میلیمتر
• آنتن: قابلیت نصب آنتن خارجی
• دمای کاری: -30 الی 85 درجه سانتی گراد

کاربرد ها:

• ریموت کنترل درب ماشین
• ریموت کنترل درب منازل
• سیستم های بیسیم دزدگیر
• کنترل و اتوماسیون لوازم منزل مانند پرده
• کنترل بیسیم دستگاه های صنعتی
• انتقال بیسیم دیتا

شرح پایه ها:

• 1:  ANT – External Antenna – Spiral 32cm
• 2:  GND – Ground
• 3:  External LED
• 4:  External Switch for programming mode
• 5:  VT: Will flash when signal receive
• 6:  Data D0
• 7:  Data D1
• 8:  Data D2
• 9:  Data D3

تنظیمات جامپرها:

• جامپر های T1 و T2 هر دو باز باشند: خروجی لحظه ای
• جامپر T1 باز و T2 بسته باشد: خروجی ثابت یا لچ
• جامپر T1 بسته و T2 باز باشد: خروجی معکوس شونده

ماژول گیرنده رادیویی کد لرن 433 مگاهرتزی قابلیت کار در سه مد با خروجی لحظه ای، خروجی ثابت (Latch) و یا خروجی معکوس شونده را دارد.

خروجی لحظه ای (Momentary) به این صورت است که تا زمانی که فرمان از ریموت ارسال می شود (دکمه ریموت فشرده شده باشد) خروجی فعال می باشد و در صورت قطع فرمان خروجی قطع می باشد. به صورت پیش فرض در این مد قرار دارد.

خروجی ثابت (Latch) به این صورت است که با ارسال فرمان از ریموت خروجی فعال می شود و تا ارسال فرمان جدید خروجی فعال می ماند

خروجی معکوس کننده  (Toggle) به این صورت است که با ارسال فرمان از ریموت خروجی معکوس خواهد شد یعنی در صورت فعال بودن غیرفعال میشود و در صورت غیر فعال بودن خروجی فعال خواهد شد.

دکمه لرن:

برای اضافه کردن ریموت به لیست ریموت های این ماژول فقط کافیست کلید لرن آن را به مدت 2 ثانیه نگه دارید.

در این صورت led موجود روشن خواهد شد، اکنون کلید ریموت را بزنید در صورتی که مراحل به درستی انجام شده باشد نمایشگر led چهار بار چشمک خواهد زد که نشان دهنده ذخیره شدن ریموت در حافظه می باشد.

برای پاک کردن ریموت های ذخیره شده کلید لرن را فشرده و 8 ثانیه نگه دارید بعد از اینکه نمایشگر led خاموش شود تمامی ریموت های ذخیره شده پاک خواهند شد.
