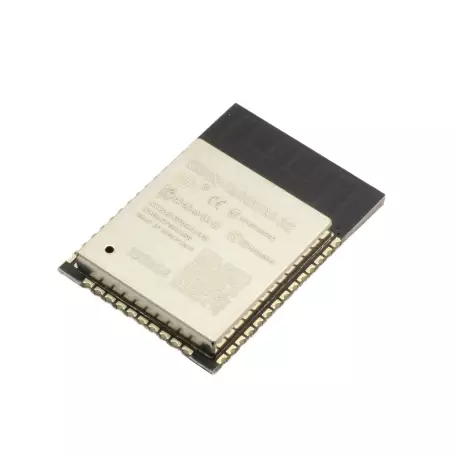

ماژول ESP32-WROOM-32 انتخابی ایده‌آل برای کسانی است که نیاز به اتصال وای‌فای و بلوتوث در یک بسته‌بندی کوچک و با هزینه‌ی مناسب دارند. این ماژول با استفاده از چیپ ESP32 و آنتن داخلی PCB طراحی شده و به دلیل عملکرد بالا و هزینه‌ی پایین، به‌طور گسترده در پروژه‌های اینترنت اشیا، هوشمندسازی خانه، شبکه کردن سنسورها و ... استفاده می‌شود. ESP32 دارای دو هسته پردازشی است که هر کدام به‌صورت جداگانه قابل کنترل هستند و در فرکانس‌های 80 مگاهرتز تا 240 مگاهرتز کار می‌کنند. این ماژول انواع مختلفی از تجهیزات جانبی مانند سنسورهای لمسی خازنی، سنسورهای اثر هال، UART، I2C و ... را پشتیبانی می‌کند و برای پروژه‌های پیچیده مناسب است.

مشخصات فنی ماژول ESP32-WROOM-32

• میکروکنترلر: ESP32-D0WDQ6 (دو هسته‌ای، میکروپردازنده‌های 32 بیتی Xtensa® LX6)
• فرکانس CPU: تا 240 مگاهرتز
• حافظه فلش: 4 مگابایت
• SRAM: 520 کیلوبایت روی تراشه، 8 کیلوبایت RTC SLOW، 8 کیلوبایت RTC FAST
• ROM: 448 کیلوبایت برای بوت و توابع اصلی
• وای‌فای: 802.11 b/g/n/d/e/i/k/r (تا 150 مگابیت در ثانیه)
• بلوتوث: نسخه 4.2 BR/EDR و BLE
• امنیت: پروتکل‌های WPA/WPA2/WPA2-Enterprise و رمزگذاری AES/RSA/ECC/SHA
• رابط‌ها: کارت SD، UART، SPI، SDIO، I2C، PWM (LED و موتور)، I2S، IR، GPIO، حسگر لمسی خازنی، ADC، DAC، سنسور هال، سنسور دما
• ولتاژ عملکرد: 2.2 تا 3.6 ولت
• مصرف توان: به‌طور معمول 80 میلی‌آمپر
• دمای عملکرد: -40 تا +85 درجه سانتی‌گراد
• ابعاد: 18 میلیمتر × 20 میلیمتر × 3 میلیمتر

ویژگی‌های ماژول ESP32-WROOM-32

• پردازش دو هسته‌ای: دارای دو هسته پردازشی است که توانایی اجرای همزمان وظایف پیچیده را فراهم می‌کند.
• وای‌فای و بلوتوث یکپارچه: اتصال وای‌فای و بلوتوث یکپارچه برای ارتباطات بی‌سیم در پروژه‌های اینترنت اشیا و دستگاه‌های هوشمند.
• اتصالات گسترده: پین‌های GPIO و رابط‌های مختلف برای اتصال سنسورها، عملگرها، نمایشگرها و سایر قطعات، مناسب برای توسعه پروژه‌های چند منظوره.
• ویژگی‌های امنیتی: پروتکل‌ها و رمزگذاری پیشرفته برای اطمینان از امنیت انتقال داده‌ها در برنامه‌های بی‌سیم.

نکات استفاده

• کد خود را برای اجرای موازی روی هر دو هسته بهینه کنید تا از توان پردازش دو هسته‌ای بهره‌مند شوید.
• اطمینان حاصل کنید که تمامی قطعات و لوازم متصل به ماژول در محدوده ولتاژ 3.3 ولت عمل کنند تا از آسیب جلوگیری شود.

هشدار

• هنگام شارژ، بار متصل به ماژول را قطع کنید تا از تداخل در فرآیند شارژ جلوگیری شود.
• ماژول و قطعات را با دقت جابه‌جا کنید تا از تخلیه الکترواستاتیک و آسیب فیزیکی جلوگیری شود. هنگام ارتباط با مدارها یا دستگاه‌های خارجی، به حفظ یکپارچگی سیگنال و جلوگیری از ناسازگاری سطوح ولتاژ توجه کنید.

بردهای توسعه مبتنی بر ESP32-WROOM-32

بردهای توسعه زیادی مانند ESP32 DevKit و WeMos D1 بر پایه ماژول ESP32-WROOM-32 موجود هستند که اغلب شامل مبدل USB به سریال می‌شوند تا برنامه‌نویسی و ارتباط با ESP32 را آسان‌تر کنند.

انواع مختلف ESP32-WROOM-32

• ESP-WROOM-32D: دارای حافظه فلش SPI داخلی برای افزایش ظرفیت ذخیره‌سازی، مناسب برای برنامه‌هایی که نیاز به حافظه برنامه یا داده بیشتری دارند.
• ESP-WROOM-32E: دارای گزینه‌های مختلف آنتن یا فرم‌فاکتور برای مطابقت با نیازهای طراحی خاص.
• ESP-WROOM-32U: شامل کانکتور U.FL برای آنتن خارجی، ارائه انعطاف‌پذیری در انتخاب و قرارگیری آنتن، که می‌تواند در سناریوهایی که آنتن PCB استاندارد عملکرد یا محدوده مطلوب را ندارد، مفید باشد.
