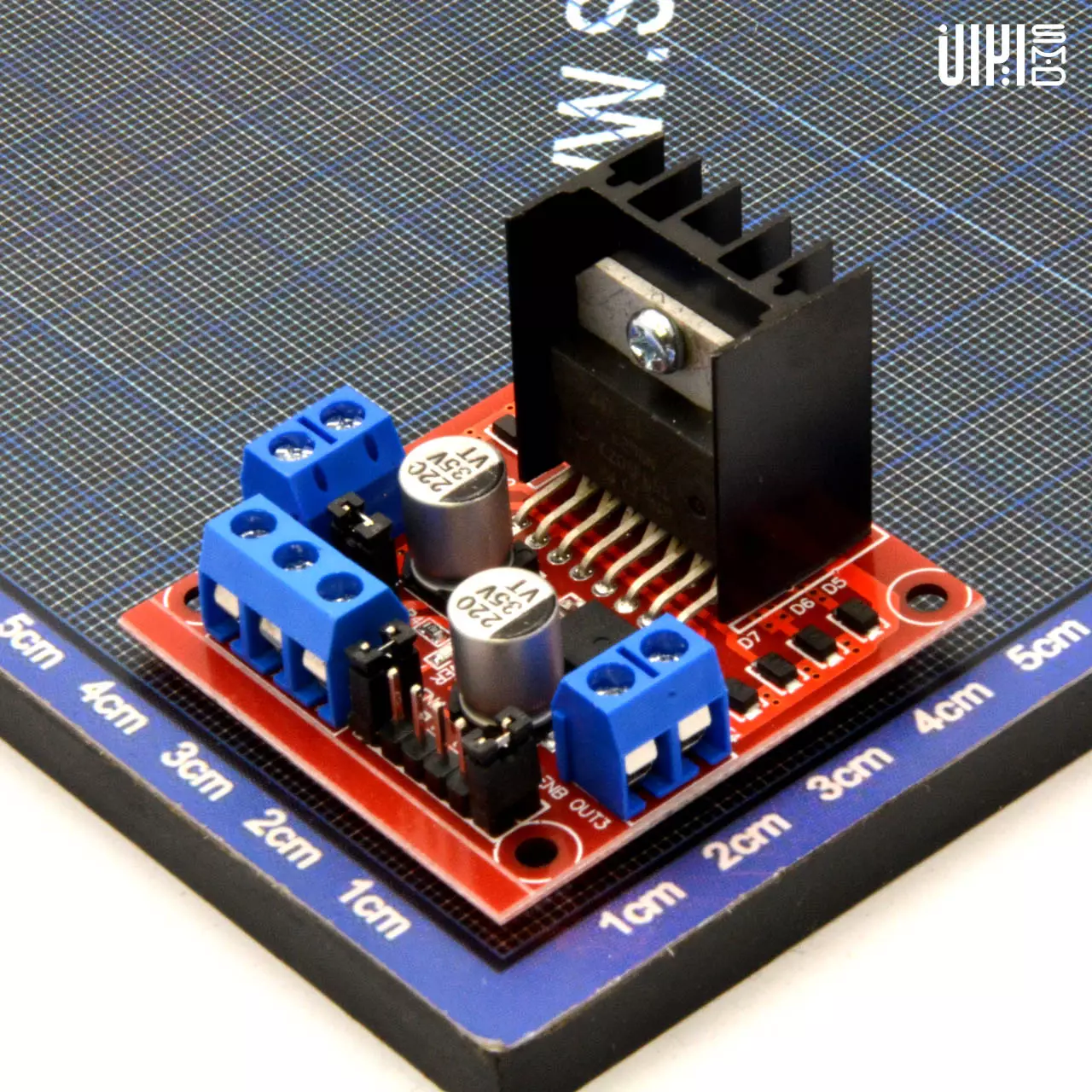

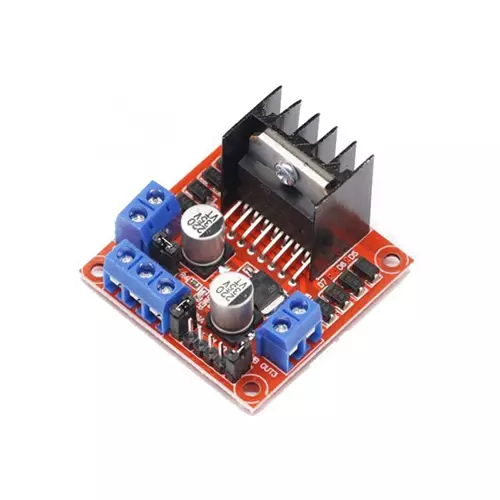

ماژول درایور موتور L298

ماژول درایور موتور L298 برای راه ­اندازی و کنترل سرعت و جهت دو موتور DC  و یا راه اندازی استپر موتور قابل استفاده است.

در آی سی l298 که در این ماژول درایور موتور l298 استفاده شده است، دو پل اچ (h-bridge) وجود دارد که امکان زاه اندازی دو موتور DC به صورت همزمان را فراهم میکند.

برخی کاربردهای ماژول­ها:

– کاربرد در رباتیک

– کنترل موتور­های DC

– کنترل و راه­ اندازی موتور پله ­ای (استپ موتور)

ماژول­ درایور موتور L298

ماژول درایور موتور L298، جهت استفاده روی انواع ربات و دستگاه­های صنعتی به کار میرود.

– 50 ولت ماکسیمم ولتاژ اعمالی به موتور

– 2 آمپر ماکسیمم جریان مجاز خروجی برای هر کانال

همچنین این ماژول برای پایین آوردن حرارت ناشی از جریان عبوری؛ با هیت سینک مخصوص آی سی ارایه می­شود.

مشخصات درایور موتور l298

Chip: L298N
Logic voltage: 5V
Logic current 0mA-36mA
Storage Temperature: -20 ℃ to ℃ to +135
Operating mode: H-bridge driver (dual)
Drive voltage: 5V-35V
Drive current: 2A (MAX single bridge)
Maximum power: 25W
Dimensions: 43x43x27mm

مشخصات خروجی های ماژول درایور موتور L298

نحوه اتصال دو موتور DC به ماژول درایور موتور l298

نحوه اتصال استپر موتور به ماژول درایور موتور l298
