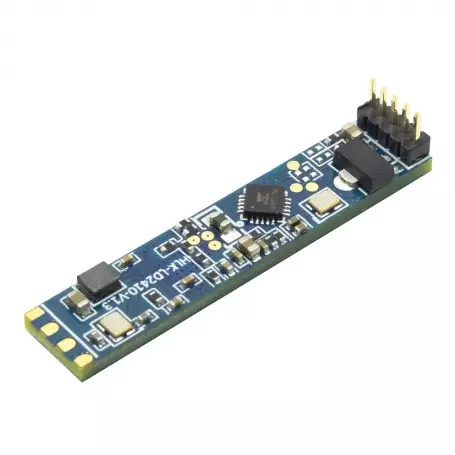

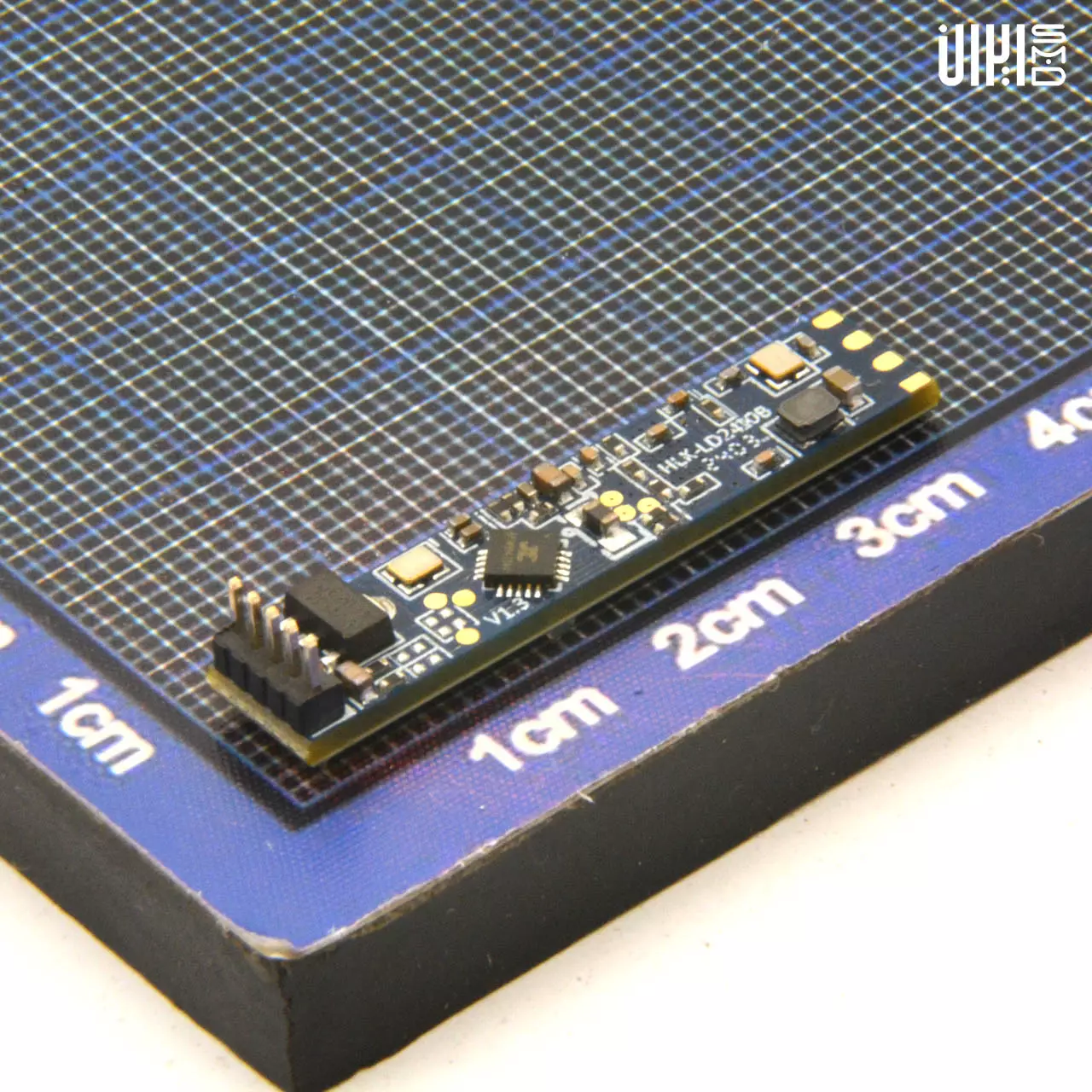

ماژول HLK-LD2410 در واقع یک ماژول سنجش وضعیت حضور انسان با حساسیت 24 گیگاهرتز است که توسط Hi-Link Electronics توسعه یافته است. اصل کار آن استفاده از موج پیوسته مدوله شده با فرکانس FMCW، برای شناسایی اهداف انسانی در فضاهای تنظیم شده است ، همراه با پردازش سیگنال رادار، الگوریتم القایی دقیق بدن انسان، برای دستیابی به سنجش وضعیت حضور انسان با حساسیت بالا است که می تواند بدن انسان را در حرکت و حالت ساکن  تشخیص دهد و می تواند اطلاعات کمکی مانند فاصله تا هدف را محاسبه کند.
این محصول عمدتاً در فضاهای داخلی (indoor) استفاده می‌شود تا حس کند بدن انسان متحرک یا میکرو متحرک در آن منطقه وجود دارد و نتایج تشخیص را در زمان واقعی دریافت می‌کند. دورترین فاصله سنجش تا 5 متر، با وضوح فاصله 0.75 متراست . این ماژول در واقع یک ابزار پیکربندی بصری را ارائه می دهد که می تواند به راحتی تحرکات را در فواصل مختلف تشخیص و حساسیت و زمان تأخیر و ... را پیکربندی کند تا با نیازهای مختلف برنامه خاص سازگار شود.
این ماژول از خروجی GPIO و UART پشتیبانی می‌کند .

مشخصات

نوع کالا : ماژول تشخیص حضور انسان
مدل : HLK-LD2410
ولتاژ کاری  : 5 الی 12 ولت DC
فرکانس کاری : 24 گیگاهرتز
باند 24 گیگاهرتز ISM، مطابق با مقررات FCC و CE
ابعاد : 7*35 میلی متر
حداکثر برد قابل سنجش : 5 متر
امکان نصب سقفی و یا دیواری
وضوح : 0.75 متر
زاویه تشخیص : 60± درجه
امکان تنظیم پارامتر هوشمند چند سطحی برای پاسخگویی به نیازهای مختلف

ویژگی

امکان تشخیص حرکت انسان شامل (نشسته ، خوابیده ، میکرو حرکت)
سازگاری کامل با محیط
عدم تاثیر پذیری و یا نویز پذیری از عوامل دما ، روشنایی ، رطوبت و سایر نوسانات نوری
امکان نفوذ امواج از سطوح مختلف بدون سوراخ کاری و ..
فاصله مناسب و زاویه تشخیص مناسب
امکان نصب سقفی و دیواری

سایر نکات و توضیحات

به منظور تسهیل کاربردر آزمایش و پیکربندی سریع و کارآمد ماژول، یک ابزار پیکربندی بر روی رایانه ارائه شده است. کاربر می تواند از این نرم افزار ابزار برای اتصال پورت سریال ماژول، خواندن و پیکربندی پارامترهای ماژول و دریافت نتایج تشخیص گزارش شده توسط ماژول استفاده کند.

برای اتصال صحیح پورت سریال ماژول از USB به سریال استفاده کنید
شماره پورت سریال مربوطه را در کامپیوتر انتخاب کنید، نرخ باود را روی 256000 تنظیم کنید، حالت مهندسی را انتخاب کنید و برای اتصال دستگاه کلیک کنید. (فیلم در یوتیوب)
پس از موفقیت آمیز بودن متن، روی دکمه شروع کلیک کنید، رابط گرافیکی سمت راست نتایج و داده های تست را نمایش می دهد
پس از اتصال، اگر دکمه شروع کلیک نشده باشد، یا پس از شروع روی توقف کلیک کنید، اطلاعات پارامتر حالت را می توان خواند یا تنظیم کرد.
 نوار قرمز به معنای وجود یک هدف متحرک و بنفش به معنای وجود یک هدف ثابت است:، سبز به معنای عدم وجود کسی است.

توجه: پارامترها را نمی توان پس از کلیک بر روی start خوانده و پیکربندی کرد و پیکربندی فقط پس از توقف انجام می شود.

استفاده از اپ در مدل های LD2410(BLE) / LD2410C

- نصب اپ (بر روی لینک کلیک نماید) یا استفاده از HLKRadarTools
- برنامه را باز کنید و در این حالت برنامه ماژول های نزدیک را جستجو می کند. نام پخش دستگاه عموما به حالت "HLK-LD2410B_xxxx" نمایش داده می شود.
- در ابن حالت (xxxx چهار رقم آخر مک آدرس است) .
- پس از اتصال موفقیت آمیز ماژول، می توانید اطلاعات رادار را مشاهده کنید یا پارامترها را اشکال زدایی و ذخیره کنید . (مانند حالت نرم افزار کامپیوتر)
- فاصله استفاده نباید از محدوده سیگنال بلوتوث (4 متر) تجاوز کند .
