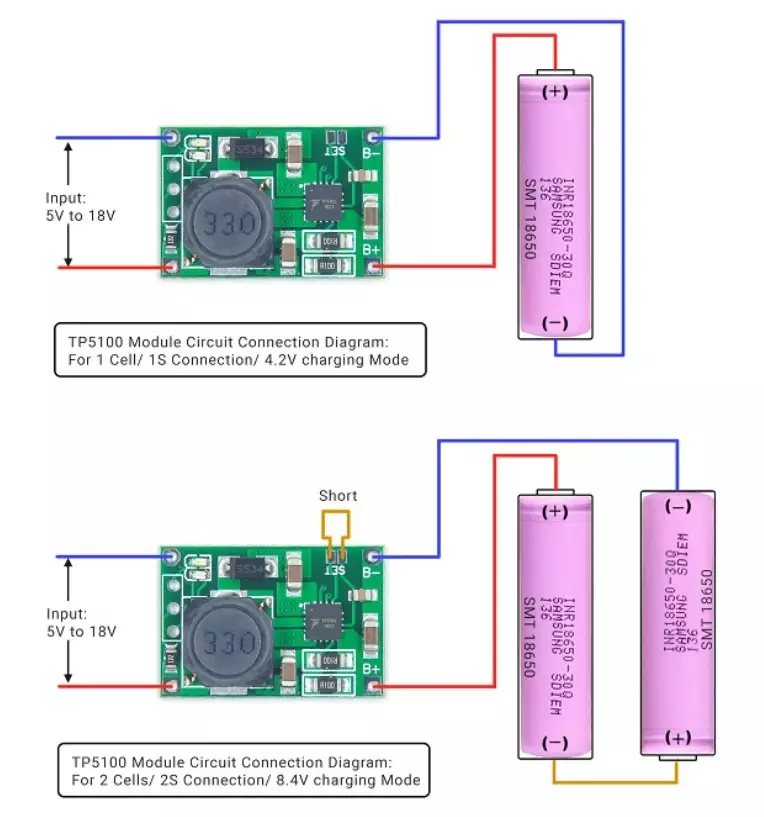

شارژر باتری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باتری های لیتیومی تک سلول 4.2 ولت و دو تایی 8.4 ولت می باشد( برای تعیین تک سل و یا دو سل بودن کافی است جامپر SET روی برد را لحیم نمایید). این ماژول انواع مدار های محافظ overcurrent, undervoltage , over temperature , short circuit protection, battery temperature monitoring, reverse battery را با خود دارد.ولتاژ ورودی این ماژول 5V-15V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از  0. 1A-2A تنظیم کرد.با توجه به فرکانس 400 کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.

مشخصات

ولتاژ شارژ :  دو سلولی  8.4 ولت - تک سلولی  4.2 ولت
محافظت دما , جریان , اتصال کوتاه و ...
ولتاژ ورودی : 5 تا 15 ولت
جریان شارژ : حداکثر 2 آمپر
فرکانس مد سوئیچینگ : 400 کیلوهرتز
ابعاد :  25 * 17 * 5 میلیمتر
دارای نشانگر LED :
در حال شارژ : قرمز / شارژ کامل و یا بدون بار : آبی
