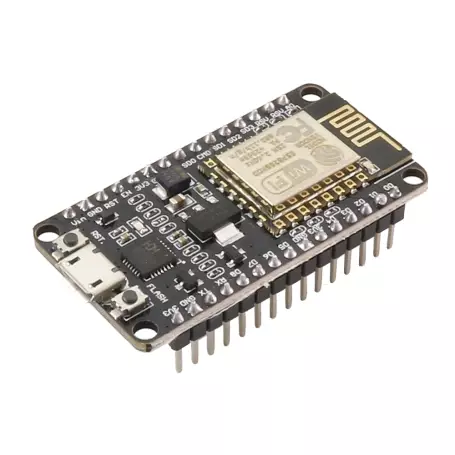

ماژول NodeMCU ESP8266 CP2102 یک برد توسعه همه‌کاره و محبوب است که ماژول وای‌فای ESP8266 را با تراشه USB به سریال CP2102 یکپارچه کرده است. این برد جمع‌وجور برای نمونه‌سازی سریع و توسعه پروژه‌های اینترنت اشیا (IoT) طراحی شده است. با قابلیت‌های وای‌فای داخلی و اتصال USB، NodeMCU ESP8266 CP2102 پلتفرمی مناسب برای توسعه‌دهندگان فراهم می‌کند تا به راحتی به ساخت و آزمایش دستگاه‌های متصل، شبکه‌های حسگر و انواع برنامه‌های IoT بپردازند.

سازگاری این ماژول با محیط توسعه آردوینو (Arduino IDE) و طیف گسترده‌ای از کتابخانه‌ها، آن را برای مبتدیان و توسعه‌دهندگان حرفه‌ای قابل دسترس کرده و یک راه‌حل ساده و اقتصادی برای ارتباط بی‌سیم و توسعه IoT ارائه می‌دهد.

ویژگی‌های کلیدی برد توسعه NodeMcu دارای هسته وای فای ESP8266 و مبدل CP2102

• ماژول وای‌فای ESP8266: با ارائه اتصال بی‌سیم، این ماژول برای پروژه‌های اینترنت اشیا مناسب است و می‌تواند به شبکه‌های وای‌فای متصل شود.
• تبدیل USB به سریال (CP2102): با تراشه CP2102 امکان ارتباط آسان با کامپیوتر و برنامه‌نویسی از طریق درگاه USB را فراهم می‌کند.
• سازگاری با Arduino IDE: از برنامه‌نویسی با استفاده از محیط توسعه یکپارچه آردوینو پشتیبانی می‌کند که فرآیند توسعه را ساده‌تر می‌کند.
• پین‌های GPIO: دارای پین‌های ورودی/خروجی عمومی (GPIO) برای اتصال به حسگرها، عملگرها و سایر قطعات الکترونیکی است. این پین‌ها از ورودی/خروجی دیجیتال، ورودی آنالوگ، PWM و سایر عملکردها پشتیبانی می‌کنند.
• طراحی فشرده و کم‌هزینه: طراحی جمع‌وجور و قیمت مناسب این ماژول را برای علاقه‌مندان، دانشجویان و حرفه‌ای‌ها قابل دسترس کرده است.

مشخصات فنی ماژول NodeMCU ESP8266 CP2102

• تراشه USB/سریال: CP2102
• توان خروجی (dBm): 5 در حالت 802.11b
• حافظه فلش (Mb): 4
• ابعاد (طول × عرض × ارتفاع) (میلی‌متر): 49 × 24 × 13
• وزن (گرم): 8
• ADC: یک کانال ADC با دقت 10 بیت
• رابط‌های UART: دو رابط UART با پشتیبانی از کنترل جریان
• خروجی‌های PWM: 4 پین PWM برای کنترل سرعت موتور یا روشنایی LED
• رابط‌های SPI و I2C: دو رابط SPI و یک I2C برای اتصال حسگرها و لوازم جانبی مختلف
• رابط I2S: یک رابط I2S برای اضافه کردن صدا به پروژه
• سرعت کلاک: حداکثر 80 مگاهرتز

نکات کلیدی ماژول NodeMCU ESP8266 CP2102

• تغذیه برق: منبع تغذیه پایدار و مناسب با ولتاژ توصیه‌شده (معمولاً 4.5 تا 9 ولت) فراهم کنید.
• درایورهای USB به سریال: قبل از اتصال ماژول به کامپیوتر، درایورهای USB به سریال CP2102 را نصب کنید.
• حالت فلش NodeMCU: برای آپلود فریم‌ور یا کد جدید، اطمینان حاصل کنید که ماژول در حالت فلشینگ است.
• حالت برنامه‌نویسی Arduino IDE: در Arduino IDE، برد صحیح ("NodeMCU 1.0 (ESP-12E Module)") و پورت COM را انتخاب کنید.
• برد گیرنده وای‌فای: آنتن داخلی این ماژول سیگنال وای‌فای را با قدرت مناسب دریافت می‌کند.

پایه های ماژول NodeMCU ESP8266 CP2102

در تصویر زیر پین‌های ماژول NodeMCU ESP8266 CP2102 نمایش داده شده‌اند. هر پین عملکرد خاصی دارد. برای جزئیات بیشتر می‌توانید صفحه مربوط به پین‌های این ماژول و سایر ماژول‌های مبتنی بر ESP8266 را مطالعه کنید.

• پورت‌های تغذیه و ریست

  • 5V: منبع تغذیه خارجی 5 ولت
  • GND: زمین
  • VIN: تغذیه 5 ولت یا بالاتر
  • RST: ریست برنامه در حال اجرا

• پین‌های GPIO

  • 17 پین GPIO چندمنظوره

• پورت‌های جانبی

  • I2C، UART، SPI (HSPI & SSPI)

چه کسانی باید ماژول NodeMCU ESP8266 CP2102 را خریداری کنند؟

این ماژول برای علاقه‌مندان به اینترنت اشیا، نمونه‌سازان، برنامه‌نویسان و مهندسان سیستم‌های تعبیه‌شده مناسب است که به دنبال پلتفرمی اقتصادی و دارای ویژگی‌های کامل برای پروژه‌های IoT و ارتباطات بی‌سیم هستند.

مزایا و معایب برد توسعه NodeMcu دارای هسته وای فای ESP8266 و مبدل CP2102

• مزایا:

  • قیمت مناسب و اقتصادی
  • قابلیت‌های بی‌سیم و اتصال به اینترنت
  • سازگاری با Arduino IDE
  • طراحی فشرده و مناسب برای پروژه‌های فضای محدود
  • استفاده آسان برای مبتدیان

• معایب:

  • تعداد محدود پین‌های GPIO
  • توان پردازشی پایین‌تر نسبت به میکروکنترلرهای پیشرفته
  • تعداد محدود پین‌های آنالوگ
  • حافظه فلش محدود نسبت به میکروکنترلرهای به روز
  • عدم وجود کانکتور آنتن خارجی

برای شروع کار با ماژول NodeMCU ESP8266 CP2102، به موارد زیر نیاز دارید

• کابل USB (میکرو USB) برای اتصال ماژول به کامپیوتر
• کامپیوتر برای نوشتن، کامپایل و آپلود کدها
• درایور USB به سریال (درایور CP2102)
• بردبورد و سیم‌های جامپر (اختیاری)
• منبع تغذیه مناسب برای استفاده مستقل از USB
