اکثر سیستم‌های الکترونیکی تحمل تغییرات ولتاژ بیش از ۱ درصد را نداشته و برای حذف تغییرات اضافی از مدارهای تنظیم کننده ولتاژ (Voltage regulator) استفاده می‌نمایند.

نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.

نکته: با چرخش پادساعتگرد پتانسیومتر، ولتاژ افزایش و با چرخش ساعتگرد آن، ولتاژ خروجی کاهش می‌یابد.

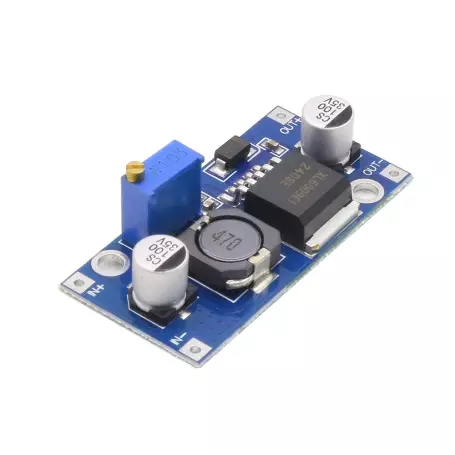

کاربردهای ماژول رگولاتور افزاینده DC به DC متغیر XL6009/LM2577:

• تثبیت ولتاژ
• انواع سیستم های الکترونیکی

مشخصات فنی ماژول رگولاتور افزاینده DC به DC متغیر XL6009/LM2577:

• مدل : XL6009
• تنظیم  بار  : ±0.5%
• تنظیم ولتاژ : ±0.5%
• ولتاژ ورودی : 4 - 32 ولت
• ماکزیمم جریان ورودی : 3A
• ولتاژ خروجی : 5 تا 35 ولت
• ماکزیمم جریان خروجی : 3A
• جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر
• فرکانس سوئیچینگ :
  • XL6009: 400KHz
  • LM2577: 150kHz
• دمای کاری: 40- تا 85+ سانتی‌گراد
• ابعاد : 43mm * 21mm * 12mm
• بازده تبدیل :  92% (Max.)
